관계 차수란? - 14

관계 차수

관계 차수(Relation Degree)는 관계형 데이터베이스에서 사용되는 용어로 테이블 간의 관계를 설명할 때는 '일대일', '일대다', '다대다' 같은 관계를 설명하는 용어입니다.



혼동하지 말자.

1. 테이블 차수 - 테이블 내의 컬럼 수를 나타냅니다.
2. 관계 차수 - 두 테이블 간의 관계의 복잡성(예: 일대일, 일대다, 다대다)을 나타냅니다.



테이블 간의 관계 정의 방식

💡 테이블 간의 관계를 정의하는 방식에는 주로 네 가지 유형이 있습니다. 1:1 관계 (One-to-One Relationship) 두 개의 테이블에서 각각 하나의 레코드가 서로 직접 매칭되는 관계입니다. 이 관계는 보통 서로 다른 테이블의 기본키와 외래키를 사용하여 연결합니다. 예: 사용자 테이블과 사용자 상세 정보 테이블, 여기서 각 사용자는 상세 정보와 정확히 하나씩 연결됩니다. 예: 사람과 여권, 사람을 나타내는 Persons 테이블과 여권 정보를 나타내는 Passports 테이블이 있습니다. 1:N 관계 (One-to-Many Relationship) 한 테이블의 하나의 레코드가 다른 테이블의 여러 레코드와 매칭됩니다. 이 관계는 주로 한 테이블의 기본키가 다른 테이블의 외래키로 사용되어 연결됩니다. 예: 고객 테이블의 각 고객이 여러 주문 레코드와 연결되는 경우 (고객이 여러 주문을 가짐). N:1 관계 (Many-to-One Relationship) 다수의 레코드가 한 테이블의 단일 레코드와 매칭되는 관계입니다. 이는 1:N 관계의 반대 개념이며, 구현 방식은 동일합니다. 예: 여러 주문이 하나의 고객에게 속하는 경우. N:M 관계 (Many-to-Many Relationship) 두 테이블 간에 다수의 레코드가 서로 매칭됩니다. 이 관계를 구현하기 위해 보통 중간 연결 테이블을 사용하여 각 테이블의 레코드를 연결합니다. 연결 테이블은 각 테이블의 기본키를 외래키로 포함하며, 이들 외래키의 조합이 중간 테이블의 기본키가 되기도 합니다. 예: 학생과 수업 테이블, 여기서 한 학생이 여러 수업을 듣고, 하나의 수업에 여러 학생이 등록될 수 있습니다.





사용자 테이블(tb_user)과 사용자 상세 정보 테이블(tb_user_details)의 구조 만들어 보기



1. 테이블 구조 설계

tb_user

컬럼명	데이터 타입	설명
user_id	INT	사용자의 고유 식별자, 기본키
username	VARCHAR(50)	사용자명
password	VARCHAR(50)	비밀번호

---

tb_user_details

컬럼명	데이터 타입	설명
details_id	INT	상세 정보의 고유 식별자, 기본키
user_id	INT	사용자 ID, 외래키
address	VARCHAR(100)	주소
phone_number	VARCHAR(15)	전화번호
email	VARCHAR(50)	이메일





2. 샘플 데이터

tb_user

+---------+----------+----------+
| user_id | username | password |
+---------+----------+----------+
| 1       | 김영희   | pass123  |
| 2       | 이철수   | pass456  |
+---------+----------+----------+

---

tb_user_details

+------------+---------+----------------+--------------+-----------------------+
| details_id | user_id | address        | phone_number | email                 |
+------------+---------+----------------+--------------+-----------------------+
| 1          | 1       | 서울시 강남구   | 010-1234-5678| younghee@example.com  |
| 2          | 2       | 부산시 해운대구 | 010-8765-4321| cheolsu@example.com   |
+------------+---------+----------------+--------------+------------------------+







3. 테이블 생성 쿼리 ( 기본키와 외래키 설정)

drop table tb_user;


create table TB_USER(
	user_id int auto_increment,
    username varchar(50) not null,
    password varchar(50) not null,
    primary key(user_id)
);

create table tb_user_details(
	details_id int auto_increment,
    user_id int unique,
    address varchar(100),
    phone_number varchar(15),
    email varchar(50),
	primary key(details_id),
    foreign key(user_id) references tb_user(user_id)
);







야구 선수 테이블과 야구팀에 테이블에 관계는?



tb_team 테이블 구조

컬럼명	데이터 타입	설명
team_id	INT	팀의 고유 식별자, 기본키
team_name	VARCHAR	팀의 이름
home_city	VARCHAR	팀의 홈 도시
established_year	YEAR	팀의 창단 연도

---

tb_player 테이블 구조

컬럼명	데이터 타입	설명
player_id	INT	선수의 고유 식별자, 기본키
player_name	VARCHAR	선수의 이름
position	VARCHAR	선수의 포지션
birth_date	DATE	선수의 생년월일
team_id	INT	선수가 속한 팀의 ID, 외래키



관계 차수
외래키는 누가 가지고 있어야 할까???

       N                     :                1
     야구 선수                            야구 팀
1  / 홍 / 30 / 롯데                1 /  롯데  / 창립 년도
2  / 김 / 21 / 롯데                2 /  해태  / 창립 년도
3  / 나 / 29 / 해태                3 /  기아  / 창립 년도
4  / 박 / 25 / 넥슨                4 /  넥슨  / 창립 년도
5  / 이 / 19 / 기아
6  / 최 / 27 / 넥슨







관계의 방향성을 명확히 하기

• 한 팀은 여러명의 선수를 가질 수 있다, 한 선수는 한 팀에만 속할 수 있다.
• 한 팀은 여러명의 선수 —> 1 : N , 팀 : 선수 == 1 : N
• 한 선수는 하나의 팀 —> N : 1 선수 : 팀 == N : 1



tb_team

+---------+--------------+-----------+----------------+
| team_id | team_name    | home_city | established_year|
+---------+--------------+-----------+----------------+
| 1       | 서울 타이거즈 | 서울       | 1982           |
| 2       | 부산 베어스   | 부산       | 1976           |
+---------+--------------+-----------+----------------+

---

tb_player

+-----------+--------------+-----------+------------+---------+
| player_id | player_name  | position  | birth_date | team_id |
+-----------+--------------+-----------+------------+---------+
| 1         | 김민          | 투수       | 1990-05-15 | 1       |
| 2         | 이진          | 포수       | 1988-08-25 | 1       |
| 3         | 최영          | 외야수     | 1992-03-30 | 2       |
+-----------+--------------+-----------+------------+---------+





학생과 수업 테이블은 관계 차수가 어떻게 될까?

• 학생과 수업테이블은 하나의 학생이 여러개 수업을 들을 수 있다. 하나의 수업에 여러명에 학생이 등록 될 수 있다.
• N:M 관계가 형성이 된다.
• N:M 관계는 각 엔티티의 인스턴스가 다수의 인스턴스와 연결이 될 수 있기 때문에, 두 엔티티 간에 직접적인 링크를 만들거나 표현하기는 거의 불가능하다.
• 해결 방법은 - 중간 테이블 설계해서 관계를 표현할 수 있다.



tb_student

컬럼명	데이터 타입	설명
student_id	int	학생의 고유 식별자, 기본키
student_name	VARCHAR(100)	학생의 이름

---

tb_class

컬럼명	데이터 타입	설명
class_id	INT	수업에 고유 식별자, 기본키
class_name	VARCHAR(100)	수업에 이름
teacher	VARCHAR(100)	강사의 이름

---

수강등록

tb_registration

컬럼명	데이터 타입	설명
student_id	INT	학생 ID, 외래키
class_id	INT	수업 ID, 외래키
registration_date	DATE	등록 날짜



테이블 생성 쿼리

create database mydb2;
use mydb2;


create table tb_student(
	student_id int auto_increment primary key,
    student_name varchar(100) not null
);


create table tb_class(
	class_id int  auto_increment,
    class_name varchar(100) not null,
    teacher varchar(20) not null,
    primary key(class_id)
);


-- 학생과 수업 테이블 N:M 관계가 형성 된다.
-- 중간 테이블 설계 (수강등록 테이블)
create table tb_registration(
	student_id int,
    class_id int,
    registration_date date,
    primary key(student_id, class_id),
    foreign key(student_id) references tb_student(student_id),
    foreign key(class_id) references tb_class(class_id)
);

desc tb_registration;







실습

create database mydb2;
use mydb2;

create table tb_student(
	student_id int auto_increment primary key,
    student_name varchar(100) not null
);

create table tb_class(
	class_id int auto_increment,
    class_name varchar(50) not null,
    teacher varchar(20) not null,
    primary key(class_id)
);

-- 학생과 수업 테이블 n :m 관계가 형성된다.ㅏ
-- 중간 테이블 설계 (수강등록 테이블)

create table tb_registration(
	student_id int,
    class_id int,
    registration_date date,
    primary key(student_id, class_id),
    foreign key(student_id) references tb_student(student_id),
    foreign key(class_id) references tb_class(class_id)
);
desc tb_class;
desc tb_student;
desc tb_registration;

insert into tb_student(student_name)
values
('김남철'),
('박태현'),
('서치원'),
('압둘아자바 하드 몰트'),
('오효정');

insert into tb_class(class_name, teacher)
values
('마법', '덤블도어'),
('총기의 이해', '존윅'),
('해부학', '한니발 렉터');

 insert into tb_registration(student_id, class_id, registration_date)
 values
 (1,1,'2024-06-04'),
 (2,1,'2024-06-04'),
 (3,2,'2022-02-25'),
 (4,2,'2015-07-15'),
 (5,3,'2024-01-08');

 -- drop table tb_registration;
 -- drop table tb_student;
 -- drop table tb_class;



select * from tb_student;



 select * from tb_class;

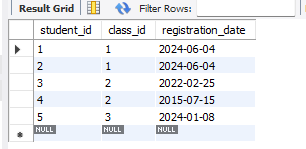

select * from tb_registration
